脹套的工作原理及其對機械連接的影響

脹套的工作原理及其對機械連接的影響

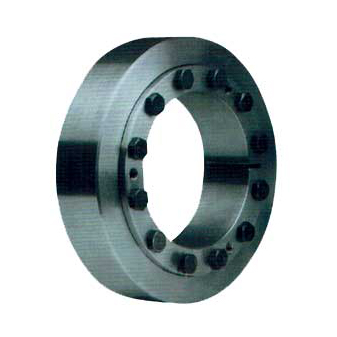

脹套是一種廣泛應用于機械連接中的緊固件，主要用于軸和輪轂之間的無鍵連接。其工作原理和對機械連接的影響在工業領域中具有重要意義。

1. 工作原理：

- 結構組成：

脹套通常由內環、外環和錐形套組成。內環與軸緊密配合，外環與輪轂緊密配合，錐形套則位于內環和外環之間。

- 安裝過程：

安裝時，首先將內環套在軸上，外環套在輪轂上，然后將錐形套插入內環和外環之間。通過擰緊錐形套上的螺釘，錐形套被壓緊并產生徑向膨脹力，從而使內環和外環分別緊貼軸和輪轂表面。

- 拆卸過程：

拆卸時，只需松開錐形套上的螺釘，錐形套的膨脹力消失，內環和外環即可輕松分離，便于維護和更換。

2. 對機械連接的影響：

- 高精度定位：

脹套能夠提供高精度的軸向和徑向定位，確保軸和輪轂之間的準確對準。這對于需要高精度傳動的機械設備尤為重要。

- 無鍵連接：

傳統的鍵連接容易導致應力集中和磨損，而脹套采用無鍵連接方式，避免了這些問題，提高了連接的可靠性和壽命。

- 傳遞大扭矩：

脹套通過均勻分布的膨脹力，能夠在軸和輪轂之間傳遞較大的扭矩。這使得脹套適用于各種高負載的應用場合，如電機、齒輪箱等。

- 減少振動和噪音：

由于脹套能夠提供均勻且穩定的連接，減少了因鍵連接引起的振動和噪音，提高了設備的運行平穩性。

- 易于安裝和拆卸：

脹套的安裝和拆卸過程簡單快捷，不需要特殊的工具或復雜的操作步驟，大大節省了維護時間和成本。

3. 應用領域：

- 機械制造：

在機械制造行業中，脹套廣泛用于電機、減速機、齒輪箱等設備的軸和輪轂連接。

- 印刷機械：

印刷機械中的滾筒和軸需要高精度的連接，脹套能夠提供可靠的無鍵連接，確保印刷質量。

- 風力發電：

風力發電機組中的發電機和齒輪箱之間的連接也常使用脹套，以確保快速穩定的動力傳輸。

綜上所述，脹套通過其的工作原理，顯著提升了機械連接的精度、可靠性和傳遞能力，廣泛應用于機械制造、印刷機械和風力發電等行業，為用戶提供快速的連接解決方案。
